Manieren voor het bevestigen van afdichtingsprofielen op draaideuren van koelkasten, vrieskasten, klimaatkasten, koelcellen en vriescellen
BEVESTIGINGSSTRIPS: Rubber profielen
We hebben een groot assortiment hard PVC bevestigingstrips voor het bevestigen of vastklemmen van rubberen afdichtingsprofielen (rubber profielen) en andere specifieke profielen welke op onze website beschikbaar zijn. De passende bevestigingsstrip (bevestigingsprofiel) wordt in een lichte kleur inclusief de profielcodering getoond op de technische profieltekening.
Voorbeeld 43-A36 (in het voorbeeld zwart) met bevestigingsstrip 43-C (in het voorbeeld rood)
BEVESTIGINGSSTRIPS: Hard plastic groef voor het plaatsen van indrukprofielen
Voor het bevestigen van een indrukprofiel met of zonder magneet wordt bij een deur of lade een hardplastic strip toegepast (20-C of 26-C) die qua maatvoering (breedte en diepte van de groef) exact passend is voor het toegepaste indrukprofiel.
De groef in de strip zorgt ervoor dat de dichting eenvoudig te plaatsen is bij de assemblage of bij het vervangen van een defecte dichting.
Een onvoldoende precieze (maat) afstemming tussen de bevestigingsstrip en de voet (pijl) van het toegepaste indrukprofiel heeft als gevolg dat de afdichting zich niet in de groef “verankerd” en daardoor gemakkelijk los zal komen. Een onvoldoende passende dichting is dus niet bruikbaar voor het luchtdicht afsluiten van de deur of lade.
Door de omvang van ons assortiment hebben we voor vrijwel alle indrukstrips of bevestigingsstrips een afdichtingsprofiel met de juiste maat indrukvoet of indrukpijl.
Rechts: Bevestigingsstrip 20-C (Wit) met indrukprofiel 34-M (Zwart)

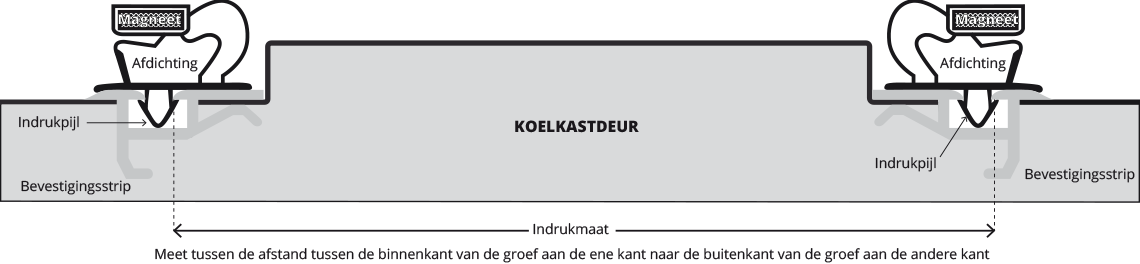

Onder: Doorsnede koelkastdeur met indrukgroef voor indrukprofiel
FREZEN: Groef frezen uit bewerkbaar materiaal
Is het voor je toepassing of ontwerp een optie om de indruk groef te frezen in een bewerkbaar materiaal zoals kunststof of hout dan hebben we specifieke dichtingen met een type voet welke in de indrukgroef kan worden geklemd. De weerhaken van de indrukvoet zorgen ervoor dat de dichting niet loskomt.
Deze manier van bevestigen heeft niet onze voorkeur maar kan de oplossing zijn in specifieke situaties.
Tekening en foto 211-M, 164-A
SCHROEVEN: Vlakafdichtingen montage dmv schroeven
Voor de opkomst van de indrukafdichtingen voor koelkasten waren de meeste deuren en laden van koelingen afgedicht door middel van een vlakdichting. Een vlakdichting of ook wel schroefdichting (Schraubdichtung) genoemd wordt gemonteerd door de afdichting met flap te fixeren met een metalen plaat of strip.

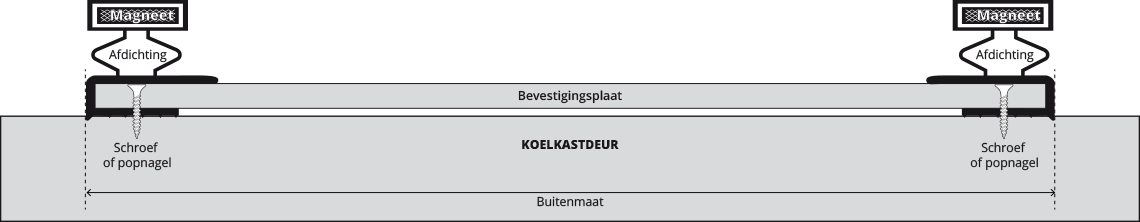

Doorsnede koelkastdeur met vlakprofiel
Deze methode van bevestigen is erg arbeidsintensief omdat elke 10 – 15 cm een schroef dient te worden geplaatst. Het vervangen van een dergelijke afdichting is ook erg arbeidsintensief. We adviseren onze klanten te overwegen of onze combinatie 26-C met 332-M of een andere aanbevolen profiel een oplossing biedt voor het afdichten van de deur.
De meeste bedrijven die vlakafdichtingen met of zonder magneetstrip in de een deur of lade monteren doen dit voor kleinere series (maatwerk). En met een verwachtte lage gebruiksintensiteit van de deur of lade.
LIJMEN: Bevestigingsprofiel of profiel verlijmen
In sommige situaties is het mogelijk om een bevestigingsprofiel of afdichtingsprofiel te verlijmen met secondenlijm. Het verlijmen van bevestigingsprofielen, afdichtingen en rubberprofielen raden wij in de meeste situatie af omdat de verbinding met niet flexibele lijmen relatief gemakkelijk kunnen loskomen.
Het is in de koel en klimaat techniek vaak beter om een dichting of bevestigingsstrip te integreren in de deur bij het ontwerp of te bevestigen met schroeven of met dubbelzijdige Klima-Tape.
Rol dubbelzijdige Klima-Tape
Zelfklevende siliconen afdichtingskaders op maat
Voor het afdichten van kleine en grote compartimenten, (schakel)kasten, kleppen, bedieningspanelen, geconditioneerde ruimtes etc. hebben we zelfklevende dichtingen op maat van siliconen beschikbaar.
Dit type dichting is per meter, op rol en op maat leverbaar.
Voor maatwerk geldt een minimale afname (>50 kaders).
Op maat gemaakte siliconen ramen
Kenmerken
- • D-Profiel - compressie profiel gemaakt van hoogwaardig en slijtvast siliconen
- • Beschikbaar per meter of als naadloze maatwerk kaders
- • Onderzijde voorzien van plakstrip voor eenvoudige bevestiging op vlakke ondergrond
- • Beschikbaar in twee maten D-profiel, klein (501-SIL) en groot (501-SIL)
Informeer naar de mogelijkheden via verkoop@dsu-nl.com
